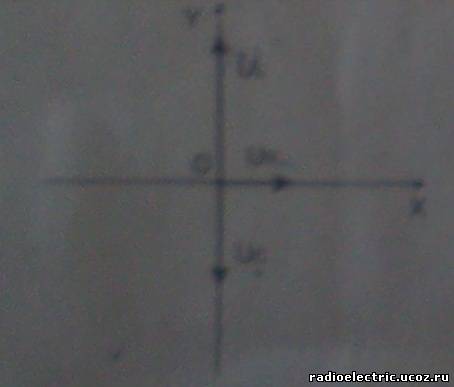

6. Сопротивление, катушка индуктивности и конденсатор соединены последовательно и включены в цепь переменного тока, изменяющегося по закону I = 0.1 cos( 3.14t ) (A). На рисунке представлена фазовая диаграммападения напряжения на указанных элементах. Амплитудные значения соответственно равны: на сопротивлении UR = 4 В; на катушке индуктивности UL = 5 В на конденсаторе UC = 2 В. Найти - активное сопротивление;
- реактивное сопротивление;
- полное сопротивление.

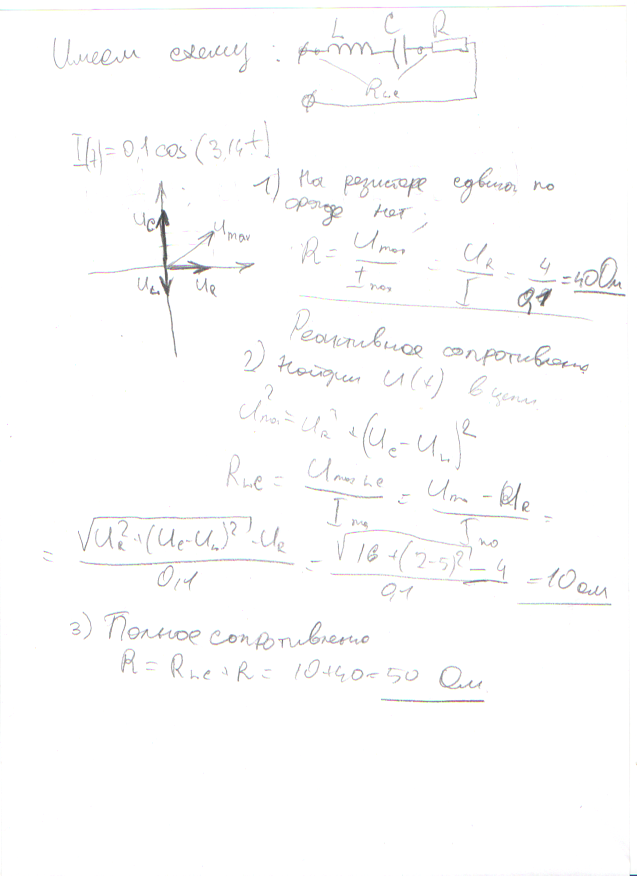

Решение:
|
